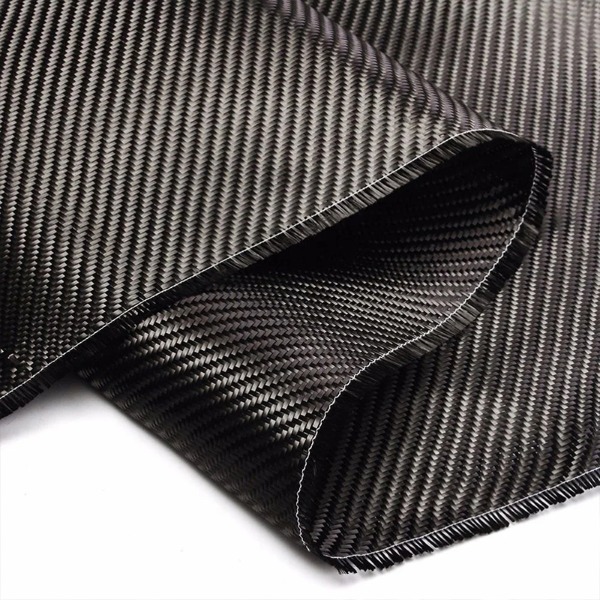

In de zoektocht naar materialen die de massa verminderen zonder dat dit ten koste gaat van de mechanische prestaties, zijn ingenieurs geleidelijk overgestapt van metalen naar geavanceerde composieten. Onder deze, koolstofvezel doek onderscheidt zich als primaire versterking voor lichtgewicht structurele componenten. Deze geweven stof, bestaande uit doorlopende koolstoffilamenten, biedt een combinatie van lage dichtheid, hoge treksterkte en uitzonderlijke stijfheid. Wanneer het wordt ingebed in een polymeermatrix, wordt het de ruggengraat van componenten die worden gebruikt in de lucht- en ruimtevaart, de automobielsector, sportuitrusting en civiele techniek.
Om te begrijpen waarom koolstofvezeldoek zo effectief is, moeten we kijken naar de fundamentele eigenschappen ervan, hoe het zich verhoudt tot conventionele materialen en hoe de architectuur ervan kan worden afgestemd op specifieke belastingsomstandigheden.
De structurele logica achter koolstofvezeldoek
Structurele componenten moeten bestand zijn tegen buigen, torsie, spanning en compressie met minimale doorbuiging. Gewichtsreductie vergroot de efficiëntie: minder traagheid, lager brandstofverbruik en eenvoudiger gebruik. Koolstofvezeldoek bereikt dit door drie belangrijke kenmerken:
- Hoge specifieke stijfheid – De stijfheid per dichtheidseenheid is meerdere malen hoger dan die van staal of aluminium.
- Op maat gemaakte anisotropie – Sterkte en stijfheid kunnen langs belastingspaden worden georiënteerd door weefpatronen en stapelvolgordes van lagen te kiezen.
- Fouttolerantie – Het doek verdeelt plaatselijke scheuren over meerdere vezels, waardoor plotseling falen wordt voorkomen.
In tegenstelling tot unidirectionele tape, die stijfheid in één richting biedt, biedt koolstofvezeldoek evenwichtige eigenschappen in het stofvlak. Dit maakt het vooral geschikt voor dunwandige structurele omhulsels, sandwichpaneelhuiden en componenten met complexe krommingen waarbij belastingen uit meerdere richtingen komen.
Vergelijkende materiaaleigenschappen
Om het voordeel van koolstofvezeldoek te kunnen waarderen, is een directe vergelijking met traditionele structurele materialen nuttig. De onderstaande tabel geeft een overzicht van genormaliseerde mechanische indicatoren. Merk op dat exacte waarden variëren afhankelijk van het vezeltype, de weefarchitectuur en het harssysteem, maar dat de relatieve posities consistent blijven.
| Materiaal | Dichtheid (g/cm³) | Treksterkte (ten opzichte van staal) | Stijfheid-gewichtsverhouding (relatief) | Vermoeidheid weerstand |
|---|---|---|---|---|
| Zacht staal | 7.85 | 1,0 (basislijn) | 1.0 | Matig |
| Aluminium 6061 | 2.70 | 0.35 | 3.0 | Matig |
| Koolstofvezeldoekcomposiet | 1,55–1,60 | 1,8–2,5 | 8–10 | Uitstekend |
| Glasvezeldoekcomposiet | 1,90–2,00 | 0,7–1,0 | 2,5–3,5 | Goed |
Zoals te zien is, levert koolstofvezeldoek een stijfheid-gewichtsverhouding die ongeveer 8 tot 10 keer hoger is dan die van staal. Praktisch gezien kan een structurele balk gemaakt van koolstofvezeldoek 70-80% minder wegen dan een stalen balk met een gelijke buigstijfheid. Bovendien is het vermoeiingsvermogen onder cyclische belasting veel groter dan dat van metalen, wat van cruciaal belang is voor bewegende constructies zoals robotarmen, stuurvlakken van vliegtuigen of fietsframes.
Architecturale veelzijdigheid: weefsels en vormen
Een van de sterkste argumenten voor het gebruik van koolstofvezeldoek is het brede scala aan beschikbare weefpatronen. Elk patroon beïnvloedt de drapeerbaarheid, harsvloei en mechanische isotropie.
| Weeftype | Drapereerbaarheid | Typisch gebruiksscenario |
|---|---|---|
| Plat geweven | Laag tot gemiddeld | Platte panelen, dunne laminaten met goede stabiliteit |
| Keperbinding (2/2) | Gemiddeld tot hoog | Gebogen componenten, carrosseriepanelen |
| Harnas satijn (4HS, 8HS) | Zeer hoog | Complexe onderdelen met dubbele kromming, stroomlijnkappen voor de lucht- en ruimtevaart |
| Unidirectionele stof | Laag (slechts één flexibele richting) | Langsliggers, balken met hoge stijfheid |
Voor lichtgewicht structurele componenten wordt vaak de voorkeur gegeven aan twill- en satijnweefsels, omdat deze zich gemakkelijk aanpassen aan mallen zonder te kreuken. Dit zorgt voor een uniforme vezelvolumefractie en minimaliseert de vorming van holtes. Bovendien vermindert de inherente krimp (golving) in geweven stof de druksterkte enigszins in vergelijking met unidirectionele tape, maar verbetert de tolerantie voor impactschade en de hantering tijdens het leggen aanzienlijk.
Optimalisatie van belastinggevallen met koolstofvezeldoek
Ontwerpers kiezen koolstofvezeldoek niet alleen vanwege gewichtsbesparing, maar ook vanwege richtingsefficiëntie. Bijvoorbeeld:
- Door buiging gedomineerde structuren (bijv. drone-armen, prothetische ledematen): Plaats stoffen lagen met vezels georiënteerd op 0° en ±45° om de longitudinale stijfheid en schuifweerstand in evenwicht te brengen.
- Torsiebelaste assen (bijv. aandrijfassen, rotorbladen): Gebruik ±45° biasdoek of gecombineerde hoepel- en spiraalvormige lagen.
- Slaggevoelige panelen (bijv. raceautovloeren, beschermkoffers): laag satijngeweven stof met dunne tussenlaag van thermoplastische, geharde lagen.
Omdat koolstofvezeldoek verkrijgbaar is in de klassen met gemiddelde modulus, hoge modulus en standaardmodulus, kan de stijfheid nauwkeurig worden afgesteld zonder de geometrie te veranderen. Deze modulaire aanpak vermijdt over-engineering en vermindert materiaalverspilling.
Productiecompatibiliteit
Een andere reden waarom koolstofvezeldoek lichtgewicht structurele componenten domineert, is de compatibiliteit ervan met gevestigde fabricageprocessen. De belangrijkste methoden zijn onder meer:
- Prepreg lay-up autoclaafuitharding – Hoogste kwaliteit voor de lucht- en ruimtevaart. Het doek is vooraf geïmpregneerd met hars, waardoor de vezels nauwkeurig kunnen worden uitgelijnd.
- Natte lay-up / handlay-up – Geschikt voor grote, eenmalige onderdelen zoals windturbinebladen of op maat gemaakte auto-onderdelen.
- Harsoverdrachtgieten (RTM) – Doek wordt droog in een gesloten mal geplaatst, waarna hars wordt geïnjecteerd. Uitstekend geschikt voor productie van middelgrote volumes met een goede oppervlakteafwerking.
- Vacuümondersteunde infusie – Ideaal voor grote composietpanelen; het doek fungeert als stromingsmedium en zorgt voor een gelijkmatige harsverdeling.
Elke methode maakt gebruik van het vermogen van de stof om een uniforme dikte te behouden, vezelwassing (beweging tijdens harsinjectie) te weerstaan en voorspelbare mechanische eigenschappen te bieden. Vergeleken met willekeurig mat glasvezel of gehakte koolstofvezel biedt geweven koolstofvezeldoek een grotere ontwerpzekerheid.
Economische en levenscyclusoverwegingen
Hoewel koolstofvezeldoek hogere grondstofkosten heeft dan metalen of glasvezel, is de levenscycluswaarde voor lichtgewicht structurele componenten vaak superieur. Verminderde massa leidt tot een lager energieverbruik in bewegende toepassingen. Voor statische constructies zoals bruggen of robotportalen maken lichtere componenten kleinere ondersteunende frames en goedkopere funderingen mogelijk.
Bovendien is reparatie van beschadigde koolstofvezeldoeklaminaten mogelijk door middel van patch-bonding of harsinjectie, waardoor de levensduur wordt verlengd. Recyclingtechnologieën (pyrolyse, solvolyse) zijn volwassen geworden, waardoor schone koolstofvezeldoek uit afgedankte componenten kan worden teruggewonnen voor gebruik in niet-kritieke toepassingen. Dit circulaire potentieel versterkt de positie van het materiaal in op duurzaamheid gerichte industrieën.
Beperkingen en ontwerpvoorzorgsmaatregelen
Geen enkel materiaal is perfect. Ingenieurs moeten de specifieke beperkingen van koolstofvezeldoek erkennen:
- Brosse faalmodus – In tegenstelling tot het meegeven van metaal kan breuk van composiet plotseling optreden. Ontwerp vereist veiligheidsfactoren en redundantie.
- Galvanische corrosie – Direct contact met aluminium of staal in natte omgevingen veroorzaakt galvanische corrosie. Elektrische isolatielagen zijn verplicht.
- Thermische geleidbaarheid – Koolstofvezels zijn elektrisch en thermisch geleidend, waardoor isolatie nodig kan zijn bij elektronische of cryogene toepassingen.
- Ply-cut-edge afdichting – Randen van ruwe stof kunnen rafelen; bijgesneden laminaten moeten worden afgedicht om het binnendringen van vocht te voorkomen.
Wanneer deze factoren op de juiste manier worden aangepakt, blijft koolstofvezeldoek een ongeëvenaarde keuze voor lichtgewicht structurele componenten.
Conclusie
Koolstofvezeldoek biedt een uniek voorstel voor lichtgewicht structurele componenten: uitstekende stijfheid per gewicht, ontwerpbare anisotropie, meervoudige weefarchitecturen en compatibiliteit met standaard composietprocessen. Terwijl initiële kosten en bros falen zorgvuldige engineering vereisen, zijn de voordelen op het gebied van massareductie, levensduur tegen vermoeiing en aanpassingsvermogen ongeëvenaard door conventionele metalen of glasvezelweefsels.
Veelgestelde vragen
Vraag 1: Kan koolstofvezeldoek worden gebruikt voor dragende structurele onderdelen zonder metalen versterking?
Ja. Veel dragende componenten, zoals vloerbalken van vliegtuigen, monocoques van raceauto's en robotarmen, zijn volledig gemaakt van composieten van koolstofvezeldoek. Het juiste laagontwerp en de juiste dikte zijn gekozen om de verwachte belastingen aan te kunnen zonder metalen inzetstukken. Metalen fittingen worden soms toegevoegd aan boutverbindingen om de lagerspanningsconcentraties te verminderen.
Vraag 2: Is koolstofvezeldoek stijver dan aluminium of staal?
In absolute termen is koolstofvezeldoek met standaardmodulus (stijfheid ~70 GPa) minder stijf dan staal (~200 GPa), maar stijver dan aluminium (~69 GPa). Vanwege de lage dichtheid (1,6 versus 2,7 g/cm³ voor aluminium) is de specifieke stijfheid (stijfheid/dichtheid) echter grofweg drie keer hoger dan die van aluminium en acht keer hoger dan die van staal. Voor gewichtskritische ontwerpen zorgt dit ervoor dat koolstofvezeldoek effectief ‘stijver per kilogram’ wordt.
Vraag 3: Heeft koolstofvezeldoek speciaal gereedschap nodig voor snijden en boren?
Ja. Standaard stalen gereedschappen slijten snel. Voor droge stoffen wordt een keramische of hardmetalen schaar aanbevolen. Voor uitgeharde laminaten zijn diamantgecoate boren en bramen nodig om delaminatie te voorkomen. Vacuümextractie wordt geadviseerd omdat koolstofstof elektrisch geleidend is en de elektronica kan beschadigen.
Vraag 4: Hoe gedraagt koolstofvezeldoek zich onder hoge temperaturen?
De vezel zelf behoudt zijn sterkte boven 1000 °C in een inerte atmosfeer, maar de polymeermatrix (meestal epoxy) beperkt de gebruikstemperatuur tot 80–180 °C voor standaardharsen. Harsen voor hoge temperaturen (bismaleimide, polyimide) breiden het bereik uit tot 230–300°C. Voor toepassingen boven 300°C kan koolstofvezeldoek worden gebruikt met keramische matrices (CMC-composieten).
Vraag 5: Kan koolstofvezeldoek veilig aan metalen structurele componenten worden bevestigd?
Ja, maar met voorzorgsmaatregelen. Vaak wordt tussen koolstofvezeldoek en metaal een laag isolerend glasvezeldoek geplaatst om galvanische corrosie te voorkomen. Lijmverbindingen met structurele epoxy zijn sterker dan mechanische bevestigingen voor composiet-metaalverbindingen, op voorwaarde dat het metalen oppervlak goed is voorbereid (gritstralen, silaankoppelingsmiddelen).
